ایکس‌ری خطوط انتقال AXLine

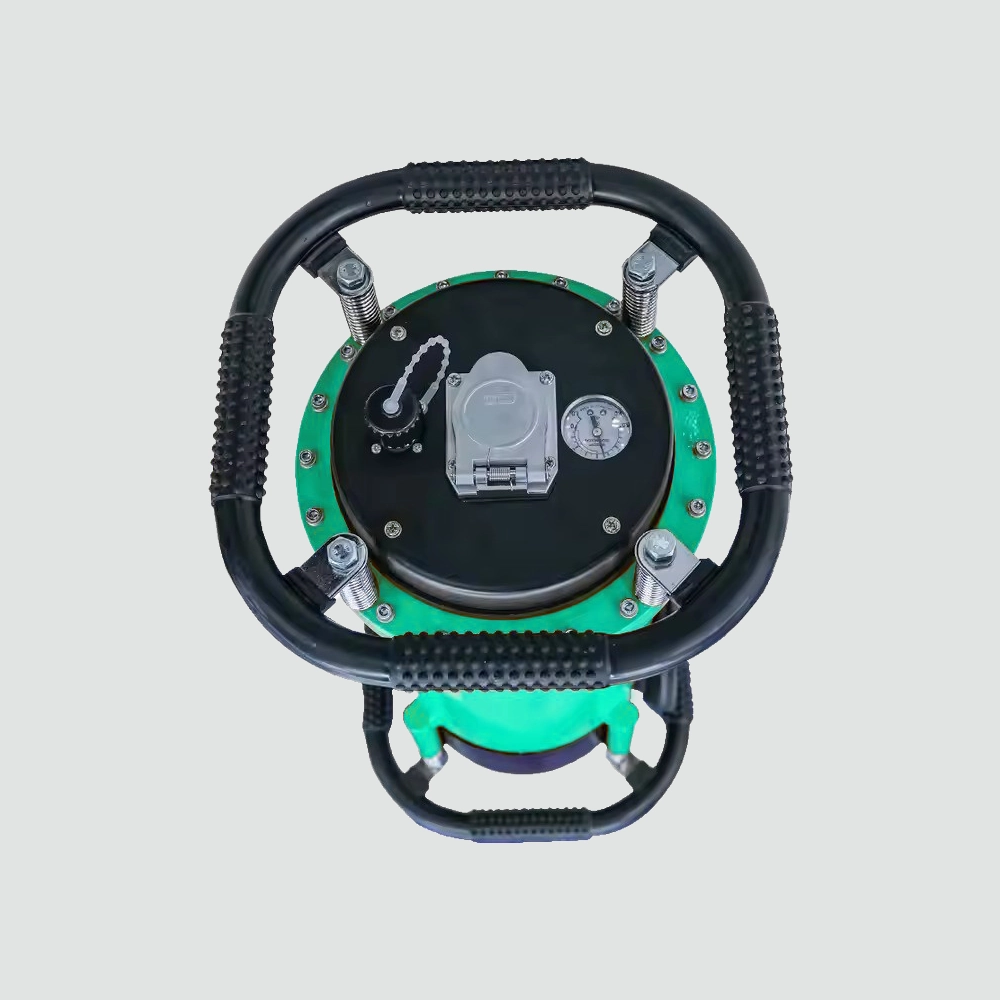

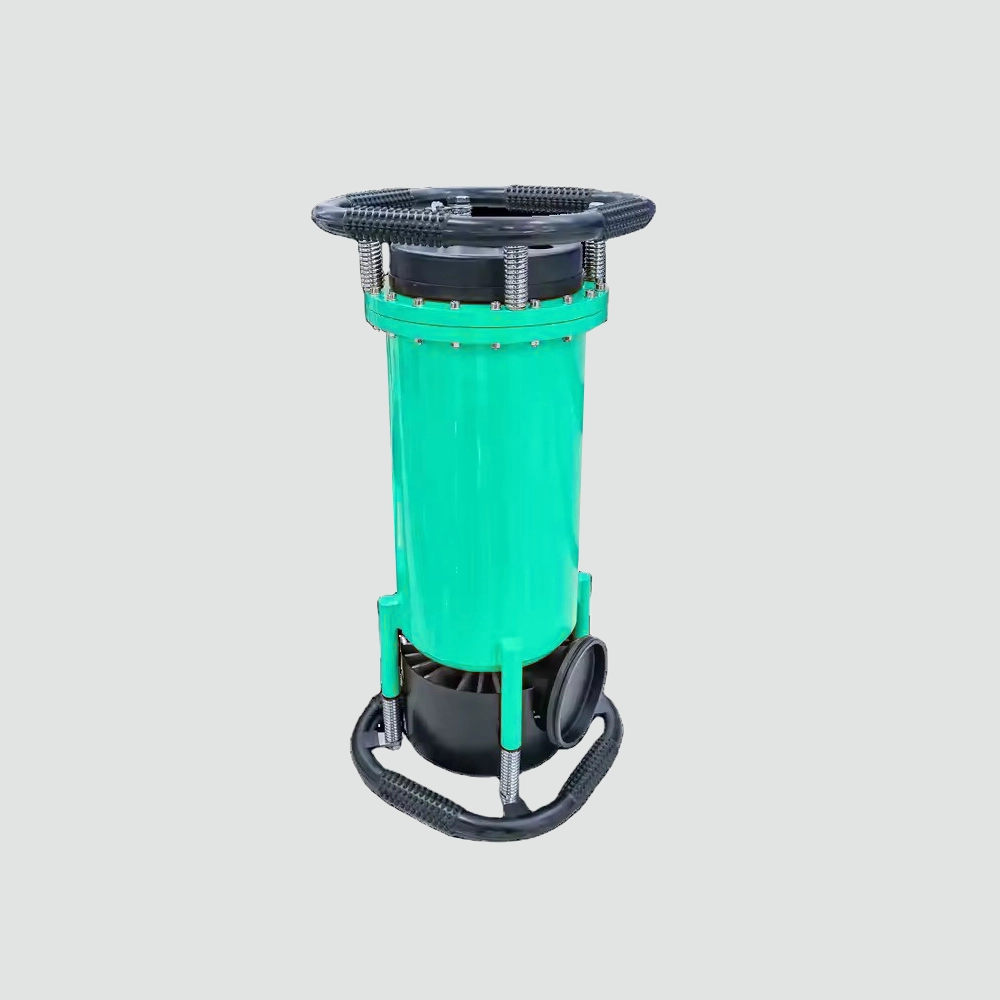

ایکس‌ری خطوط انتقال AXLine یک دستگاه صنعتی بازرسی غیرمخرب (NDT) است که به‌طور خاص برای ارزیابی کیفیت جوش‌ها و اتصالات در خطوط انتقال لوله در صنایع مختلف طراحی شده است. این ابزار حرفه‌ای امکان بررسی دقیق ساختار داخلی اتصالات و نقاط جوشکاری شده را فراهم می‌کند تا نقص‌ها و ناپیوستگی‌های خطرناک قبل از بهره‌برداری شناسایی شوند. :contentReference[oaicite:1]{index=1}

🔍 عملکرد دستگاه ایکس‌ری خطوط انتقال

این دستگاه با قرارگیری منبع پرتو ایکس و دتکتور مقابل هم بر روی ریل‌های مخصوص، اشعه را از نقطه موردنظر عبور می‌دهد. داده‌های دریافت‌شده توسط دتکتورها به نرم‌افزار منتقل شده و تصویر ساختار داخلی جوش یا اتصال را با وضوح بالا نمایش می‌دهد. با حرکت منبع و دتکتور روی ریل به‌صورت کنترل‌شده، اسکن کامل بخش مورد بررسی انجام می‌شود و نقاط مشکوک با استفاده از هوش مصنوعی تشخیص داده می‌گردند. :contentReference[oaicite:2]{index=2}

📌 ویژگی‌های برجسته AXLine

• بازرسی غیرمخرب جوش‌های خطوط لوله و اتصالات صنعتی. :contentReference[oaicite:3]{index=3}
• قدرت نفوذ بالا تا ۵۰ میلی‌متر در فولاد با وضوح قابل‌قبول. :contentReference[oaicite:4]{index=4}
• قابلیت تشخیص خودکار نقاط جوش معیوب با کمک نرم‌افزار. :contentReference[oaicite:5]{index=5}
• طراحی قابل‌حمل و مقاوم مناسب برای بازرسی میدانی. :contentReference[oaicite:6]{index=6}
• وضوح نقطه کانونی ۲.۵×۲.۵ میلی‌متر برای دقت بالا در تصویربرداری. :contentReference[oaicite:7]{index=7}
• 18 ماه ضمانت و خدمات پس از فروش گسترده. :contentReference[oaicite:8]{index=8}

👨‍🔧 مناسب برای چه کسانی است؟

این دستگاه برای شرکت‌ها و تیم‌های مهندسی مناسب است که نیاز به بازرسی دقیق و حرفه‌ای اتصالات و جوش‌های خطوط انتقال دارند، از جمله:

• شرکت‌های نفت، گاز و پتروشیمی برای تست جوش‌های خطوط لوله انتقال. :contentReference[oaicite:9]{index=9}
• کارگاه‌های عمرانی و سازه‌های فلزی سنگین برای بررسی کیفیت اتصالات. :contentReference[oaicite:10]{index=10}
• صنایع انرژی و نیروگاهی جهت کنترل جوش قطعات حساس. :contentReference[oaicite:11]{index=11}
• صنعت کشتی‌سازی و دریایی برای بازرسی اتصالات سازه‌های بحرانی. :contentReference[oaicite:12]{index=12}
• واحدهای بازرسی سیار و پروژه‌های میدانی برای بررسی کارگاهی. :contentReference[oaicite:13]{index=13}

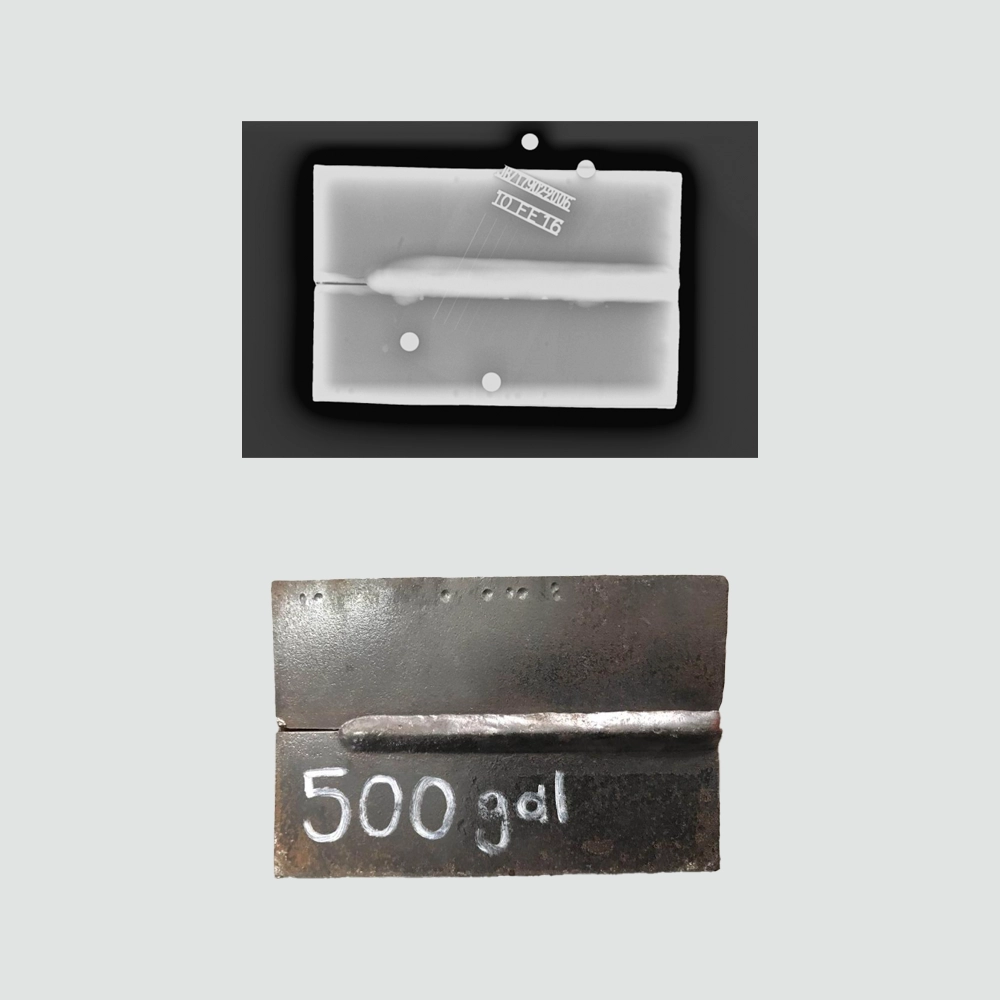

🔎 چه چیزی را می‌توان با AXLine کشف کرد؟

این دستگاه توانایی تشخیص دقیق انواع نقایص ساختاری را دارد، از جمله:

• ترک‌های داخلی و سطحی در فلزات، حتی ترک‌های ریز. :contentReference[oaicite:14]{index=14}
• تخلخل‌ها و حفره‌های گازی ایجادشده در فرآیند جوشکاری. :contentReference[oaicite:15]{index=15}
• عدم نفوذ یا ذوب ناقص جوش که باعث ضعف سازه‌ای می‌شود. :contentReference[oaicite:16]{index=16}
• ناپیوستگی‌های داخلی مثل جداشدگی لایه‌های فلز. :contentReference[oaicite:17]{index=17}
• ناهمگونی چگالی و تغییر ضخامت در قطعات لوله‌ای. :contentReference[oaicite:18]{index=18}
• فرسودگی یا آسیب‌های ناشی از خستگی مواد. :contentReference[oaicite:19]{index=19}

🔒 ایمنی پرتو در ایکس‌ری خطوط انتقال

طراحی امنیتی دستگاه به‌گونه‌ای است که حداقل مقدار نشت اشعه را تضمین نماید تا سلامت اپراتور حفظ شود. رعایت اصول بهداشت پرتو و فاصله‌گذاری ایمن هنگام کار با دستگاه از اهمیت بالایی برخوردار است. همچنین امکان تست دزیمتری برای کنترل استاندارد بودن میزان پرتوهای خروجی فراهم شده است. :contentReference[oaicite:20]{index=20}

📊 جمع‌بندی

ایکس‌ری خطوط انتقال AXLine یک ابزار حرفه‌ای و قابل‌اعتماد برای بازرسی غیرمخرب جوش‌ها و اتصالات در خطوط لوله صنعتی است که می‌تواند کیفیت ساختار داخلی را با دقت بالا تضمین کند. این دستگاه انتخابی ایده‌آل برای پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و سازه‌های حساس می‌باشد که نیاز به کنترل کیفیت دقیق و سریع در شرایط میدانی دارند. :contentReference[oaicite:21]{index=21}

ویژگی	مشخصات
اندازه دستگاه	344×345×670 mm
وزن دستگاه	36.6 Kg
اندازه نقطه کانونی	2.5×2.5 mm
توان چشمه پرتو	170 KV _ 300 KV
قدرت نفوذ	50 mm در استیل
زاویه پرتو	40° + 5°
جنس چشمه پرتو	سرامیک (قابل تبدیل به شیشه‌ای)
آمپر دستگاه	5 mA
تعداد منبع پرتو	1 عدد
دمای عملیاتی	10°C _ 40°C
رطوبت عملیاتی	0% _ 85%
